1ソケットからノイズフリーで最大10台以上のエフェクターに電源供給!
Power-All (パワーオール)は、小型で軽量な2,000mA(2A)の大容量パワーサプライと各種ケーブルで構成されるコンパクトエフェクター用電源供給システムです。
効率に優れた最新デジタル回路を採用し、クリーンでノイズのない直流電源を安定して供給。楽器関連製品用に開発されていますので、各種ノイズ対策も万全です。

パワーサプライ本体は、2,000mA(2A)という余裕の大容量なのでエフェクト機器の音色が改善でき、ノイズフィルター付き3mケーブルと標準的なセンター・マイナスのコネクターによって、現在お使いのほとんどのACアダプターとの互換性があります。 別売りの デイジーチェーン・ケーブルを使用すれば、1つのコンセントから最大10台以上のエフェクターに電源を供給できます。 (※供給できる台数は、実際に使用するエフェクターの消費電流によって異なります。) さらに別売りのケーブルとの組み合わせで、ケーブルの延長や標準プラグ以外のコネクターやセンター+(逆相)にも対応可能。

ガタつきを抑えるスプリング内蔵コンプレッション式コネクターによって、確実なコンタクトが可能。

ケーブルは28AWGのOFCを採用し、コネクターのタイプによって色分けしていますので簡単に識別できます。 入力電圧は100~240Vまで対応していますので、世界中どこでも使用できます。 主要各国の認証済み。

system 例

アダプターの性能を最大限に発揮させるためにも、ケーブル類も全てパワーオール製をご使用下さい。

※ご購入前にエフェクターとの互換性を確認される事をお勧めします。>>Power-All 互換性チャート(PDF)



Power Supply

DC9V デジタル・パワーサプライ

小型で軽量ながら、2,000mA(2A)の大容量を誇るパワーサプライ。
1口のソケットで1ケのパワーサプライからボード内ほとんどのペダルへ電源供給可能。

PA-9S

効率に優れた最新デジタル回路を採用し、クリーンでノイズのない直流電源を安定して供給。楽器関連製品用に開発されていますので、各種ノイズ対策も万全です。 余裕の大容量なのでエフェクト機器の音色が改善でき、ノイズフィルター付き3mケーブルと標準的なセンター・マイナスのコネクターによって、現在お使いのほとんどのACアダプターとの互換性があります。
別売りのケーブル群によって、デイジーチェーンはもちろん逆相や各種コネクターにも対応します。
主要各国の認証取得。PSE取得。

PA-9S  \3,500 DC9V デジタル・パワーサプライ
入力電圧:AC100~240V
出力電圧:DC9V (+)-C-(-)

<使用上のご注意>
■PA-9をコンセントにつなぐ前に、接続する全ての入力電力と極性を調べて下さい。センターピンがマイナスで標準的なコネクターのDC9V駆動の機器でしたらそのまま接続できます。接続する全ての機器のグラウンドは、全て同じ極性でなければなりません。
■センターがプラスの機器には、別売りの「センター+(逆相)プラグ変換ケーブル」を使用して極性を反転して下さい。
■AC9Vを使用する機器には使用できません。
■デイジーチェーンケーブルの使用しないコネクターには、ショートによるアダプターの破損を防ぐために別売りのケーブルキャップでカバーをして下さい。



Chain Cables

5デイジーチェーン・ケーブル

一般的なセンター・マイナスのエフェクターを最大5台まで接続可能。

C-5

C-5 \1,400 ストレート/ブラック
長さ約264mm(プラグ間)

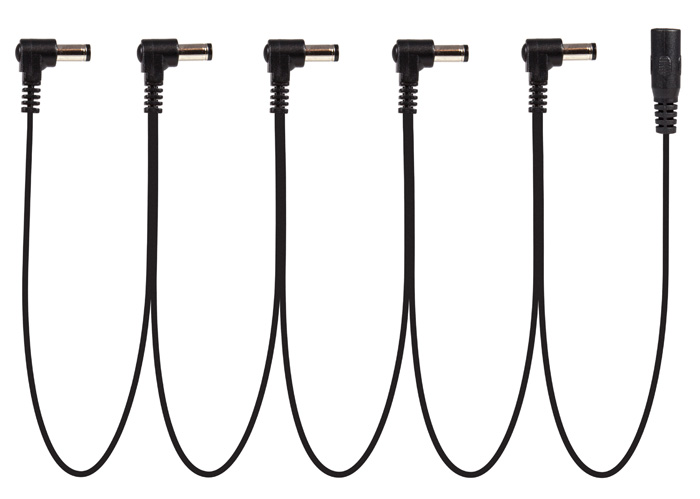

C-5

C-5/R \1,400 L型/ブラック
長さ約264mm(プラグ間)

11デイジーチェーン・ケーブル

C-11/R

一般的なセンター・マイナスのエフェクターを最大11台まで接続可能。

C-11/R \2,700 L型/ブラック
長さ約264mm(プラグ間)

Other Cables

延長ケーブル

C-BK/R

延長用ケーブル。

C-BK/R \600 L型/ブラック
長さ約264mm(プラグ間)

Yケーブル

先が2つに分岐したYケーブル。

C-Y

C-Y \1,100 ストレート/ブラック
長さ約320mm(プラグ間)

C-Y/R

C-Y/R \1,100 L型/ブラック
長さ約320mm(プラグ間)

1/8"ミニプラグ変換ケーブル

1/8"ミニプラグでの電源供給を必要とするエフェクターに使用。 極性はセンター+(逆相)に変換されます。

C-BL

C-BL \600 ストレート/ブルー
長さ約264mm(プラグ間)

C-BL/R

C-BL/R \600 L型/ブルー
長さ約264mm(プラグ間)

センター+(逆相)プラグ変換ケーブル

センター+(逆相)プラグに変換できるケーブル。

C-R

C-R \600 ストレート/レッド
長さ約264mm(プラグ間)

C-R/R

C-R/R \600 L型/レッド
長さ約264mm(プラグ間)



グリーンケーブルは、Line6やElectro-Harmonixのユニットなど、センター+(逆相)で2.5mm口径ジャックを必要とするエフェクターの接続に使用します。

C-GN

C-GN \600 Line 6用(2.5mm径)
ストレート/グリーン
長さ約264mm(プラグ間)

C-GN/R

C-GN/R \600 Line 6用(2.5mm径)
L型/グリーン
長さ約264mm(プラグ間)

バッテリーターミナル

AC電源ジャックを持たない、9Vバッテリー駆動のエフェクター用アダプター。

C-GY

C-GY \600 グレー
長さ約264mm(プラグ間)

Accessories

ケーブルキャップ

パワーサプライやデイジーチェーンケーブルの使用しないコネクター先に被せて、ショートを防止する絶縁キャップです。 ショートによるアダプター破損などのトラブル防止のために、使わないコネクター先には必ずこのキャップを被せて下さい。
他社同種のケーブルコネクターにも使用可能です。

C-CAP

C-CAP \500 ケーブル用絶縁キャップ(3ケ入り)



ISO-PUMP 電圧コンバーター

DC9VをDC12V、18V、24Vに変換する電圧コンバーターです。
楽器関連製品用に開発されており、ノイズのないクリーンは電源供給が可能。本体のスイッチで電圧を切り替えて使用し、スプリング内蔵コネクターによって確実なコンタクトができます。
入出力の極性はセンター・マイナスで、出力はアイソレートされています。

※本製品はPA-9S専用に設計されていますので、他のACアダプターには使用できません。

IP-1

IP-1 \7,500 電圧コンバーター
定格出力(連続)
12V(480mA),
18V(320mA),
24V(240mA)

■18Wまでなら、チェーンケーブルを利用して複数のIP-1を使用可能です。
電圧の異なるエフェクターにつなぐ場合には必ず消費電力で計算して下さい。
ワット数は、W(ワット)=V(電圧)×A(電流)で計算します。
<例> 9V/400mAのエフェクター1台と18V/100mAのエフェクター1台の場合:
9V×400mA(0.4A)=3.6W、18V×100mA(0.1A)=1.8W、3.6W+1.8W=5.4W
